A obra da galeria de águas pluviais na Avenida Presidente Dutra travou quando a escavadeira bateu num matacão não mapeado. Em Feira de Santana, cidade que cresce sobre o embasamento cristalino do semiárido baiano com intrusões graníticas e coberturas de solo residual, esse tipo de surpresa é comum. A tomografia sísmica de refração e reflexão resolve esse impasse antes da mobilização do canteiro. A técnica registra a velocidade de propagação das ondas compressionais e cisalhantes, gerando uma imagem contínua do subsolo ao longo de perfis que podem ultrapassar 200 metros. Identificamos horizontes de alteração, fraturas preenchidas por argila, profundidade do topo rochoso e variações laterais de rigidez que as sondagens pontuais — como o ensaio SPT — não conseguem capturar sozinhas. Em uma cidade com 600 mil habitantes e polos industriais em expansão, o investimento em geofísica preditiva reduz riscos e evita aditivos contratuais por condições de subsolo imprevistas.
A sísmica de refração entrega o perfil contínuo de velocidades que nenhuma sondagem pontual consegue — em Feira de Santana, isso significa mapear blocos de granito antes que a perfuratriz os encontre.
Como trabalhamos
Considerações locais
Entre a zona do Centro Industrial do Subaé e os bairros residenciais do Santa Mônica, a geologia muda radicalmente em menos de 2 km. No lado industrial, o manto de alteração do granito atinge 15 metros de espessura, enquanto no Santa Mônica aflora o saprolito a 3 metros de profundidade. Fundar um galpão logístico com sapatas isoladas sem conhecer essa transição lateral é receita para recalques diferenciais severos. A tomografia sísmica de refração mapeia essa interface com precisão, revelando zonas de fraqueza onde a velocidade de onda P cai abaixo de 1.200 m/s — indicativo de argila expansiva ou fratura preenchida por água. Em Feira de Santana, onde o regime pluviométrico concentrado entre março e julho satura as camadas superficiais, a variação sazonal do nível freático nos solos residuais altera a rigidez dinâmica medida. Por isso, executamos os levantamentos preferencialmente no período seco e correlacionamos os resultados com ensaios de laboratório para eliminar o efeito da umidade na interpretação geotécnica.
Marco normativo
ABNT NBR 16499 — Standard Guide for Using the Seismic Refraction Method, ABNT NBR — Standard Guide for Using the Seismic-Reflection Method, ABNT NBR 15928-1:2011 — Investigação geológico-geotécnica — Geofísica aplicada, Eurocode 8 (EN 1998-1:2004) — Parâmetros Vs30 para classificação de terreno
Outros serviços relacionados
Refração sísmica para fundações e escavações
Perfis de velocidade Vp ao longo de 115 a 230 metros, com geofones de 4.5 Hz espaçados a 5 metros. Entregamos o tomograma interpretado com a profundidade do topo rochoso, espessura do solo residual e identificação de zonas de baixa velocidade associadas a fraturas. Ideal para dimensionamento de estacas, sapatas e radiers em terrenos com embasamento irregular.
Reflexão sísmica de alta resolução para túneis e obras lineares
Aquisição multicanal com janela de registro de 512 ms e cobertura CMP de 12 fold. Imageamos refletores até 80 metros de profundidade com resolução vertical submétrica. Aplicação direta em projetos de túneis em solo mole, galerias técnicas e redes de drenagem profunda no perímetro urbano de Feira de Santana.
Ensaio combinado MASW + refração para classificação sísmica do terreno
Medimos o perfil de Vs até 30 metros de profundidade para cálculo do parâmetro Vs30, exigido pela ABNT NBR 15421 para classificação de terrenos em zonas sísmicas. A combinação com a refração P fornece o coeficiente de Poisson dinâmico e o módulo de cisalhamento máximo (G0), dados de entrada para análise de interação solo-estrutura em edifícios altos.
Parâmetros típicos
Perguntas comuns
Qual a diferença entre refração e reflexão sísmica para investigação geotécnica?

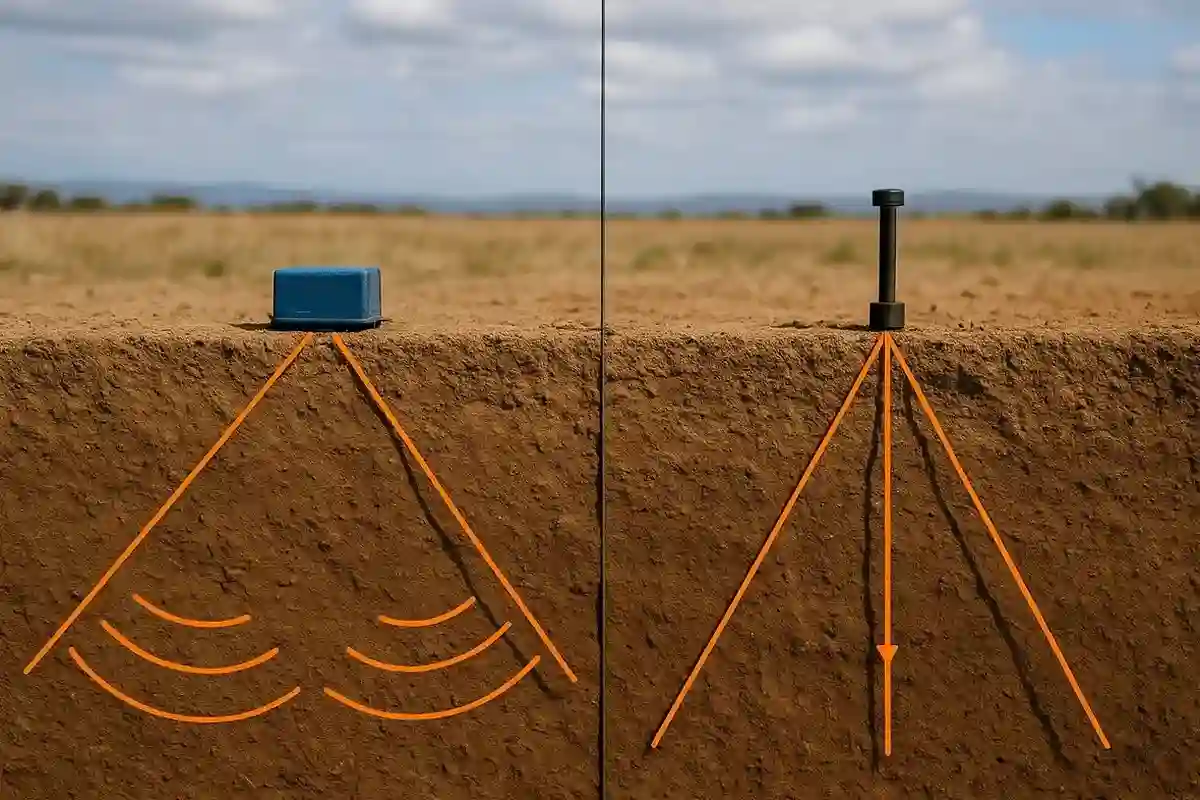

A refração sísmica utiliza os tempos de chegada das ondas refratadas criticamente nas interfaces entre camadas de velocidades crescentes. Funciona bem para mapear o topo rochoso e camadas de alteração, mas exige que a velocidade aumente com a profundidade. A reflexão sísmica registra as ondas refletidas nas interfaces acústicas — não depende de aumento de velocidade com a profundidade — e permite imagear camadas mais finas e profundas, como fraturas sub-horizontais e contatos litológicos dentro do maciço. Em Feira de Santana, frequentemente combinamos as duas técnicas: refração para o topo rochoso e reflexão para detalhes internos do embasamento granítico.
Em que tipo de terreno a tomografia sísmica funciona melhor em Feira de Santana?
O método responde muito bem nos terrenos de embasamento cristalino raso, típicos de Feira de Santana. O contraste de impedância acústica entre o solo residual argilo-arenoso (Vp entre 400 e 1.800 m/s) e o granito são (Vp acima de 3.500 m/s) gera refletores e refratores nítidos. Em zonas de solo muito seco e compacto, aumentamos a energia da fonte de impacto — usamos marreta de 10 kg em vez de 5 kg — para garantir penetração adequada. Em terrenos com aterro heterogêneo, a qualidade do sinal degrada e recomendamos complementar com sondagens mecânicas diretas.
Qual o custo de um levantamento de tomografia sísmica de refração?
O valor final depende da extensão total dos perfis sísmicos, do número de canais utilizados e da complexidade do processamento de dados — perfis com inversão tomográfica 2D completa exigem mais horas de software especializado.
Quanto tempo leva para executar e entregar os resultados?
Uma campanha típica com 3 a 5 linhas sísmicas de 115 metros cada é executada em 2 a 3 dias de campo. O processamento sísmico — que inclui picking de primeiras chegadas, análise de ruído, inversão tomográfica e conversão profundidade-velocidade — demanda de 5 a 7 dias úteis adicionais. O relatório completo, com tomogramas interpretados e correlação geológico-geotécnica, é entregue em até 10 dias úteis após a conclusão da aquisição de campo.
A tomografia sísmica substitui as sondagens SPT?
Não substitui — complementa. A sísmica fornece um perfil contínuo de velocidades e identifica variações laterais que as sondagens pontuais não detectam, mas não mede diretamente o N-SPT nem a resistência à penetração. A melhor prática em Feira de Santana é executar uma campanha sísmica para orientar a locação estratégica dos furos de sondagem, reduzindo o número total de furos necessários. Depois, calibramos os valores de Vp e Vs com os índices de resistência obtidos nos furos, gerando um modelo geotécnico integrado que combina cobertura espacial da geofísica com a precisão pontual da sondagem mecânica.
